桥架弯头45°角成型弯曲90°参数技术?

文章来源:   作者:admin   发布时间:2022-03-21   浏览次数:74次

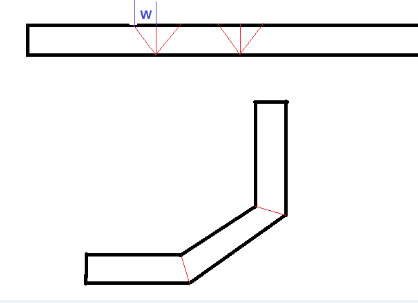

 (桥架弯头制作技术一) 用45°+ 45°= 90°弯曲: 用桥架高度乘以0.4所得值W、 在需要处画出中线后往两边分别量出W成三角形状、根据线切割、弯曲成

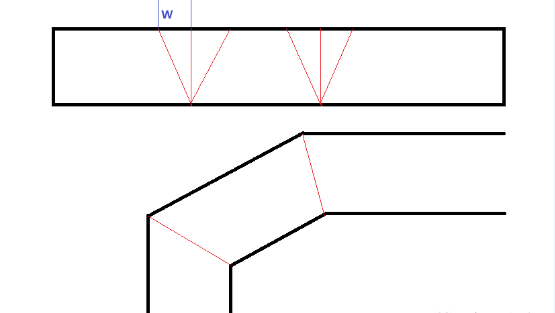

 (桥架弯头制作技术二) 用45°+ 45°= 90°弯曲: 桥架宽度乘以0.4所得值W、 在需要处画出中线后往两边分别量出W成三角形状、然后切割所要切的线、弯曲即成。

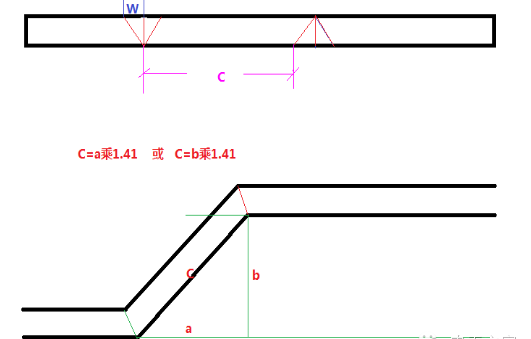

 (桥架弯头制作技术三) 两个45°鸭脖弯:制作时取角相反、量出两托臂的高,用高乘以1.41的值就是斜边; 斜边就是在直桥架上两角点的距离。(要注意尺子的一边在45°角的顶端、尺子的另一端在45°三角形底边靠所量的角点)





  以上的1.41的结果:是根据勾股定律:c²=a²+b²等腰直角三角形中 a=b 那么根据勾股定律所得c²=2a²c²=2b²所以 : C=2 2=1.414 实际应用时大约取1.41就行了。切割取角时要保留三角形的一边不要切割,留作折弯后打螺丝。在施工中为了保证电缆不受训坏、保证宏观工艺、桥架转弯要流畅、尽量不出现死直角,要用两个45°完成一个90°弯角。
