电缆桥架安装必不可缺少的两个公式？
文章来源：：
作者：admin
发布时间：2022-02-21
浏览次数：95次
电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架显的很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。可是电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。

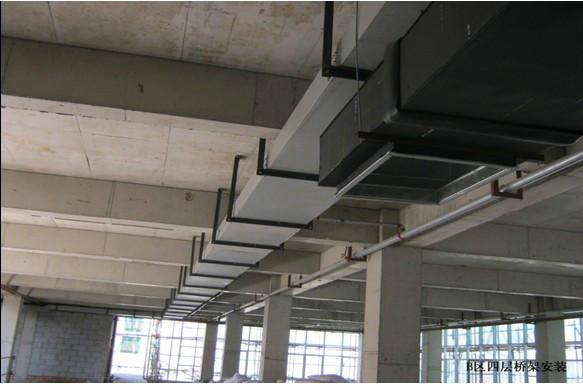

电缆桥架是用薄钢板冲压而成。其承载能力具有一定的限度。电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。对应于同一支撑距离和弯凸变形量，侧面高度大的桥架承载能力大，高度小的桥架承载能力小。另外当载荷能力划、相同时，对于同一规格的电缆桥架，支撑距离小的比支撑距离大的弯曲变形量小。一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。
1、线缆桥架的实际荷载量计算
G总 = n1*q1+ n2*q2 + n3*q3……nn*qn
公式中：G总为总荷载，q1、q2、q3……qn为每根电缆单位重量(kg/m)，n1、n2、n3……nn为相同电缆的根数。(G总
2、电缆桥架宽度的计算
电缆桥架宽度的确定随着电力电缆和控制电缆工作制的不同而有所区别。由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：
b = n1*(d1+k1)+n2*(d2+k2)+n3*(d3+k3)+……nn*(dn+kn)
公式中：d1、d2、d3……dn为桥架内各种电缆的外径，单位为mm;n1、n2、n3……nn为上述同种型号规格电缆的根数;K1、k2、k3……为上述电缆放置时的间距，其值最小应大于电缆直径的1/4。
