如何选择电缆桥架呢，我们要先看电缆桥架选型设计。




一、确定环境条件：环境条件一般有三种：腐蚀环境、正常环境、特殊环境。

二、确定走向： 根据多数电缆走向，在室内可沿墙、柱、梁、楼板走，在室外 尽可能沿管道走。

三、计算荷重：计算在电缆桥架走向断面上的单位长度电缆的重量 q 及总荷载 GG 总=n1*q1+n2*q2+......nn*qn 式中：q1 q2 q3......qn 为每根电缆单位重量(Kg/m) n1 n2 n3......nn 为相同电缆根数 G 总 < G 允 （电缆桥架的允许荷载，参照荷载曲线图表）

四、选择桥架：根据电缆荷载及桥架安装处的环境，以桥架的荷载曲线为依据， 来确定桥架的类型和规格以及立柱的间距、托臂的长度、桥架的层次、立柱的长度等。

五、根据电缆走向及其安装的环境确定桥架的固定方式： 两种形势均可采用单侧固定或者双侧固定） 、壁侧式等。 各种电缆在电缆桥架上的层次安排与层间距离：

六、电缆桥架层次的排列是：弱电控制电缆在最上层，接着一般控制电缆、低压 动力电缆、高压动力电缆，依次往下排列，这样排列有利于屏蔽干扰、通风、散 热等。

七、当桥架的固定方式采用悬挂式且托臂为单侧多层式安装时，为了立柱受力平衡，应采用对称载荷方式，敷设电缆桥架。

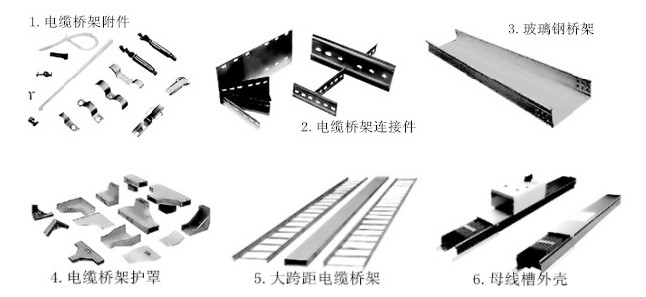

八、大跨距敷设电缆，可选用大跨距电缆桥架。

九、电缆桥架在穿越易受外来机械损伤的地区和日晒地区，应选用防护盖板。

十、当电缆桥架转变分支时，应采用各种弯通连接。

十一、.钢制电缆桥架的防腐措施为：静电喷涂、热镀锌、电镀锌（适用于轻腐 地区） ，热浸镀锌、镀锌镍合金等（适用于重防腐地区） 。热浸镀锌电缆桥架用料 厚度需在 2.0mm 以上。

十二、电缆桥架的支撑间距应小于桥架最大允许支撑跨距。宽度应留有一定备用空位，以便以后增加电缆用。

十三、当电力电缆和控制电缆较少时，可以在一个电缆架上安装，但中间要用隔板将电力电缆和控制电缆隔开。

十四、水平敷设电缆桥架，桥架的连接头应尽量设置在跨距的 1/4 处，水平走向的电缆每隔 2m 固定一次，垂直走向的电缆每隔 1.5m 固定一次.

十五、电缆桥架应有可靠接地，如为干线应将桥架的端部并联软铜线（截面积 16 平方毫米） ，并与总接地线相通，长跨距桥架每隔 30~50m 接地一次。

十六、焊接安装时，焊件四周焊缝不小于母件存度，并加防腐处理。

十七、根据桥架的选用情况，列出的电缆桥架材料及明细表。

十八、.铝合金抗腐桥架，由于具有结构简单，式样新颖，重量轻，耐腐蚀，使用寿命长，安装方便等特点，因此在一般环境地区，特别是在沿海监雾地区、高湿度和有腐蚀性的环境中，更能显示出它的独特抗腐蚀性能。
