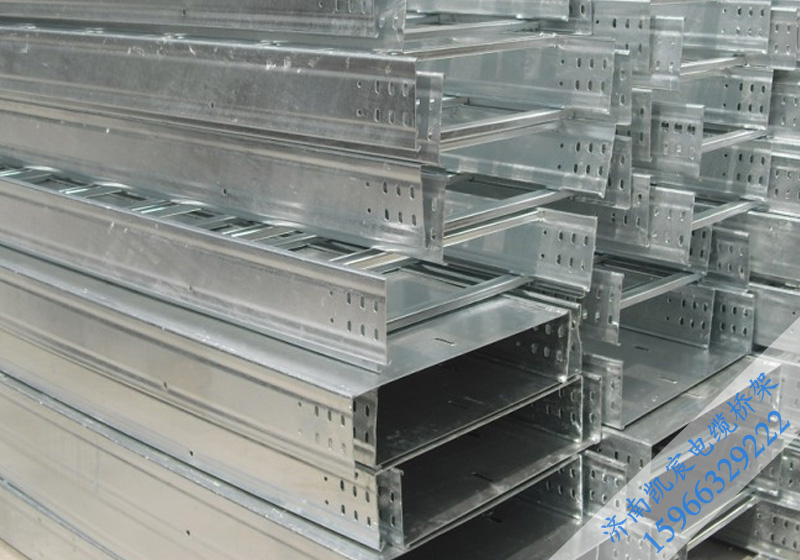

电缆桥架在我们的生活中是比较常见，那么对于电缆桥架你了解多少?对于电缆桥架，想定制和购买等欢迎来我公司，我公司专业从事电缆桥架，下面看看电缆桥架怎么进行搭设：

　　1) 槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。

　　2) 电缆桥架与用电设备交越时，其间的净距不小于0.5mm。

　　3) 两组电缆桥架在同一高度平行敷设时，其间净距不小于0.6m。

　　4) 在平行图上绘出桥架的路由，要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高，如能绘制桥架敷设轴测图，则对材料统计将更精确。 直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点：注明所用转弯接板的型号及规格。升降段：注明标高变化，也可用局部大样图或剖面图表示。

　　5)桥架支撑点，如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高、可同意在平面上列表说明，也可分段标出用不同的剖面图、单线图或大样图表示。

　　6)电缆引下点位置及引下方式，一般而言，大批电缆引下可用垂直弯接板和垂直引上架，少量电缆引下可用导板或引管，注明引下方式即可。

　　7)电缆桥架易高出地面2.2米以上，桥架顶部距顶棚或其他障碍物不应小于0.3米，桥架宽度不宜小于0.1米，桥架内横断面的填充率不应超过50%。

　　8)电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5米处应固定桥架的支架上，水平敷设时在缆线的首、尾、转弯及每间隔3-5米处进行固定。

　　9)在吊顶内设置时，槽盖开启面应保持80mm的垂直净空，线槽截面利用率不应超过50%。

　　10)布放在线槽的缆线可以不绑扎，槽内缆线应顺直尽量不交叉。缆线不应溢出线槽，在缆线进出线槽部位转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。

　　11)在水平、垂直桥架和垂直线槽中敷设线时，应对缆线进行绑扎。4对线电缆以24根为束，25对或以上主干线电缆、光缆及其它型号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米，扣间距应均匀，松紧适度。

　　12)桥架水平敷设时，支撑间距一般为1.5-3米，垂直敷设时固定在建筑物构体上的间距宜小于2米。

　　电缆桥架进行检验和验收的方法：

　　1)有防火要求的其消防备案回执应在有效期内，确保消防产品的质量合格可靠。

　　2)电缆桥架连接板、紧固附件是否正确。

　　3)所有直线槽、部件、吊支架是否有机械损伤，金属材质的防腐是否均匀、完整、不流淌、不透底。

　　4)将进场直线槽、部件等现场式组装，检查连接缝是否均匀，且不大于1mm。

　　5)电缆桥架部件的品种、规格、数量是否与定货单一致，包括部位弯曲方向，桥架盖设置位置等是否正确。

　　6)电缆吊、支架品种、规格、数量是否与定货单一致，紧固附件是否正确。

　　7)电缆桥架的品种、规格和数量必须与订货单一致，材质及其厚度应符合要求，一般桥架宽在300mm以上时，钢板厚度为1.5mm，桥架宽300mm及以上时钢板厚度大于或等于2mm，连接板厚度与桥架相同。

　　电缆桥架在我们的生活中是比较常见的，那么对于电缆桥架你应该有所了解吧!而想定制和购买电缆桥架等欢迎来我公司，我公司专业从事电缆桥架制作和批发。桥架定做就找凯宸桥架。我公司为你提供优质的桥架。
