母线槽插接箱连接安装的具体步骤

文章来源:   作者:admin   发布时间:2021-11-30   浏览次数:91次


安装前检查插接箱
1.确认插接箱门是关上的;

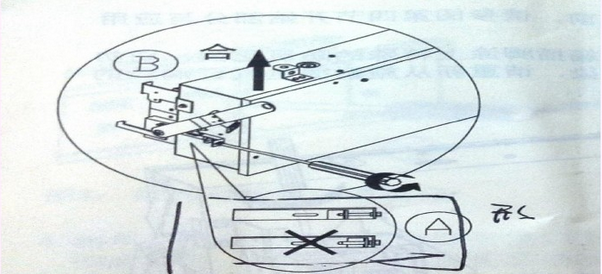

2.将母线槽-插接箱连锁螺钉按逆时针方向转到底(见图1A);
3.将插接箱的手柄转到和(I)的位置(见图1B);
4.用500V的兆欧表确认相间、相对地、相对中线是否绝缘良好;

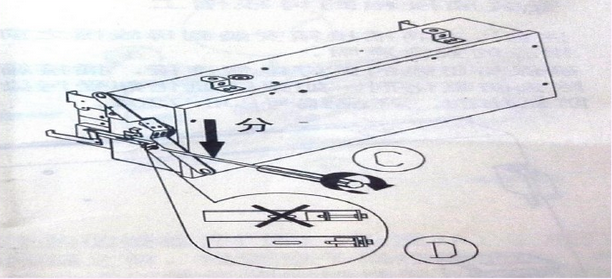

5.将插接箱手柄转到分(O)位置(见图1C);
6.将母线槽-插接箱连锁螺钉顺时针方向转到底以将插接箱的手柄锁在分(O)的位置(见图1D)。








安装到母线槽上

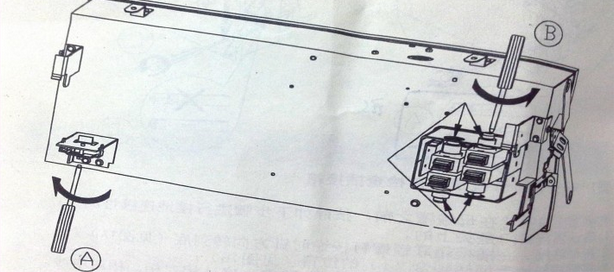

1.至手柄在分(O)位置,确保锁紧螺钉按逆时针全部松开(见图2A)
2.插接箱出货时,插接螺栓处于回缩位置。确认在运输中,插脚螺栓没有被拧紧(见图2B)。逆时针拧松每个插脚螺栓,直到感觉有阻力为止,切勿全部退出,从上到下检查每个螺栓;
3.断开母线槽的电源;

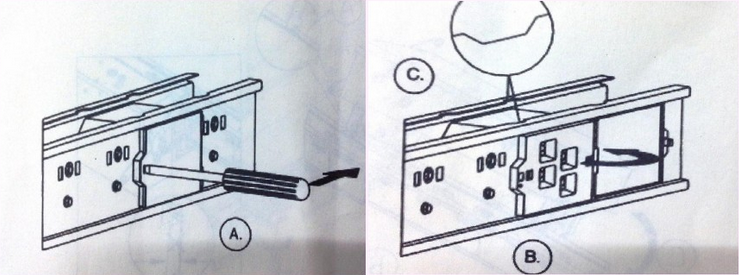

4.将平口螺丝刀插入母线槽插口上的凹槽松开门沟(见图3A);将门彻底打开(见图3B)。在安装插接箱之前,找到位于母线槽顶部;在插接口左上方的安装槽口。这个安装槽口能够确保插接箱正确的定位在母线槽上;

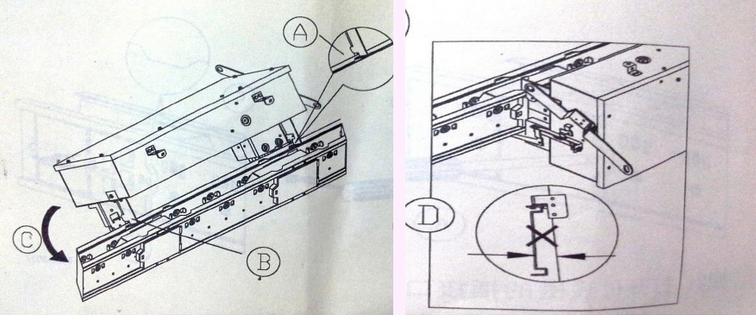

5.倾斜插接箱以便让插接箱插脚与母线槽插接口有一定的距离,安装左侧挂钩在母线槽顶侧左边开口处(见图4A).将右侧挂钩钩住母线槽顶部边缘(见图4B),旋转插接箱的插脚进入母线槽的插接口(见图4C).推压插接箱的底部以确保插接箱完全紧贴于母线槽插接口表面(见图4D);

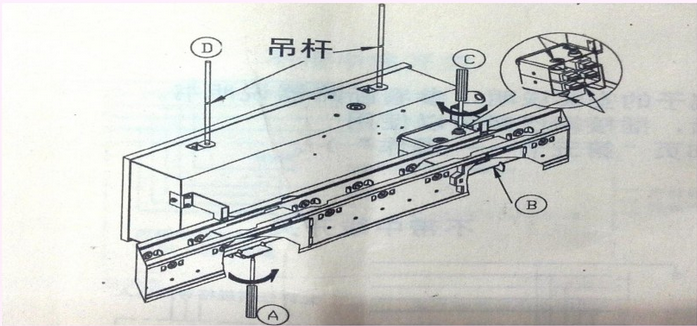

6.顺时针拧紧安装螺钉固定插件槽到母线槽(见图5A);
7.将母线槽-插接箱连锁螺钉按逆时针方向转到底(见图1A);
8.顺时针拧紧所有插脚螺栓(见图5C);
9.在接通母线槽和安装负载侧的连接前,对插接箱进行连续性测试;
a.打开插接箱门;
b.置插接箱手柄在合(I)位置;
c.打开母线槽上一个不用的插接口门盖;
d.用500兆欧表,确保母线槽和插接箱的相对相、相对中线、相对地之间的绝缘;
10.置插接箱手柄到分(O)位置;
11.插接箱必须加附加的支撑,安装吊杆到插接箱顶部支架上(见图5D);
12.插接箱接线;
13.如不马上接线,完成上述步骤后关紧插接箱门。

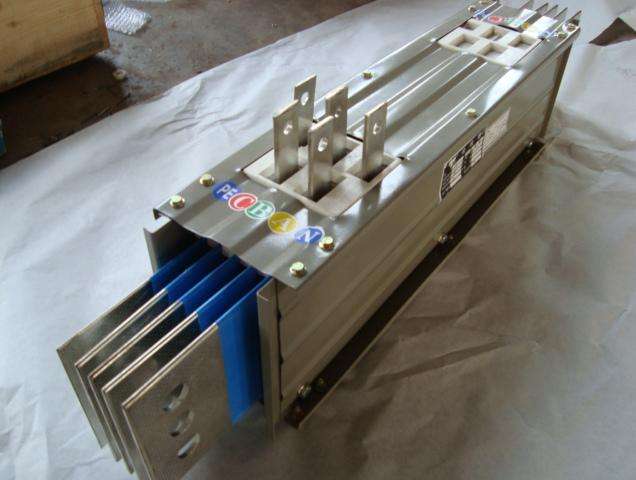

        万邦达母线槽支架必须安装牢固,母线槽应按分段序号、相序、编号、方向和安装标志正确放置,节与节连接时,相邻段母线槽应对准,连接后母线槽导体与外壳不应承受机械应力。
        连接安装步骤:先检查母线槽一端的导体连接面及接头器有无磕碰损伤,确认无弊后将两节母线槽开始对接接头器母线,应将母线槽导体插入接头器内,在确保到位后运用扭力扳手锁紧;对接式母线槽,应将需连接的两节母线槽导体的端头部分相互平行对准,再将铜连接片及绝缘隔板插入母排端头相间空挡(每相母排左右各夹一块铜连接片,铜连接片间夹放一块绝缘隔板。)确认无弊后,穿入绝缘螺栓,并注意铜连接片、母线端头、绝缘隔板的连接孔是否对齐、铜连接片、绝缘隔板是否卡到位,收紧螺栓。



        螺栓紧固力矩(M10螺栓力矩值17.7~22.6N.M,M12螺栓力矩值31.4~39.2N.M,M14螺栓力矩值51.O~60.8 N.M,M16螺栓力矩值78.5~98.IN.M)。用O.1毫米塞尺检查,塞入度小于10mm为合格,拧紧左右侧板及上下盖板螺丝。
        万邦达母线槽整体连接后,必须用万用电表1Ω档检查接地电阻,阻值小于O.1Ω以确保接地要求。
        母线槽插接箱安装前,应打开母线槽插孔处的安全挡板,应先将箱内开关推至OFF断开档位置,将插接箱插脚按相序从母线槽插口处插入母线槽内,并保证插入到位。禁止带电插拔!
        插接箱安装后,应将其前后两处爪型卡板固定于母线槽两侧,并拧紧螺丝。内装大型开关的插接箱,其垂直安装时,底部应加装承重托臂;水平安装时,应加装承重包箍。
