一、母线槽的结构：



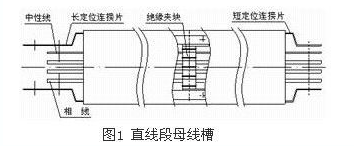

铝合金外壳空气绝缘母线槽为室内低压母线槽，由始端，直线段、垂直直角弯头、水平直角弯头、Z形弯头、T形、十字形、伸缩节、变容节和终端等母线槽构成，其走线灵活、便捷，结构紧凑，占用空间小。因其母线为封闭式组装，使用安全，并不需专人维护。在直线段（干线）母线槽上可经插接箱向用户供电，同时对大流量分支可经T形母线槽分流至配电箱（或柜）。本母线槽由铜排或铝 排及铝合金外壳、相间绝缘件及其他连接件构成，其安装便利。




母线槽间连接时，通过绝缘穿心螺栓紧固，始端母线槽与外部设备通过软连 接构成通路，终端母线槽由终端盒封闭，母线间连接好后，用接头盖板封闭，接头盖板与铝合金外壳的缝隙可用玻璃胶密封，其防护等级大于IP30。母线槽间连接处的铜排采用热镀锡（应用于特殊工况时可镀银），以减小母排间的接触电阻或降低该处铜材的氧化程度。本母线槽因绝缘介质为空气，其散热效果优于密集性母线槽，并且其超载能力大。母线槽外壳为优质高强度铝合金型材流线形压制而成， 其外形美观，并减轻了母线槽的重量，同时母线槽的外壳因采用铝合金材质，外壳可作为良好的接地体且耐自然环境浸蚀，由此本母线槽获得多项国家专利（专利号：ZL962 04064.9）。该母线槽是全天候的低压大电流刚性导体，抗弯强度满足国家标准GB7251.2-1997的要求，其制造时电气性能检验及依据的标准见表1。
