网格桥架产品工艺介绍

文章来源：：作者：admin 发布时间：2022-01-09 浏览次数：165次

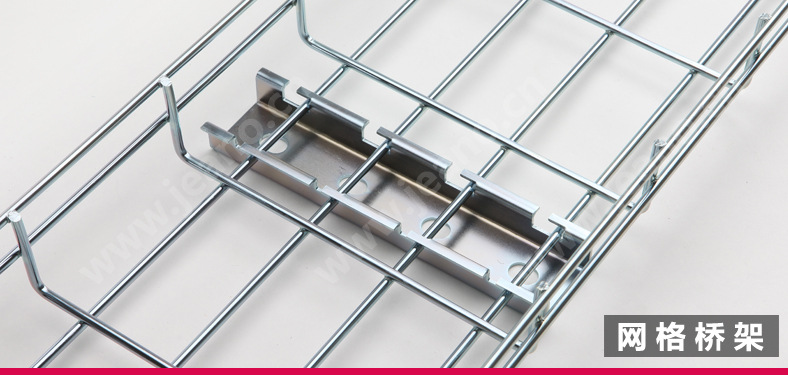

全称：金属网格式电缆桥架

用途:适用于电力、通讯电缆布线. 是做为传统桥架的延伸和升级!

1). 范围

　　金属网格式电缆桥架的材料和性能符合本规范

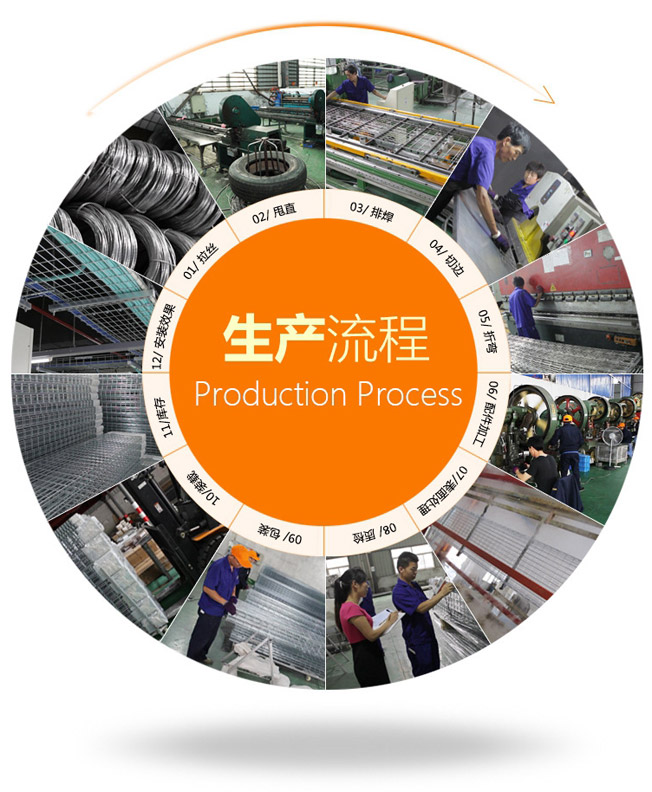

　　工艺:

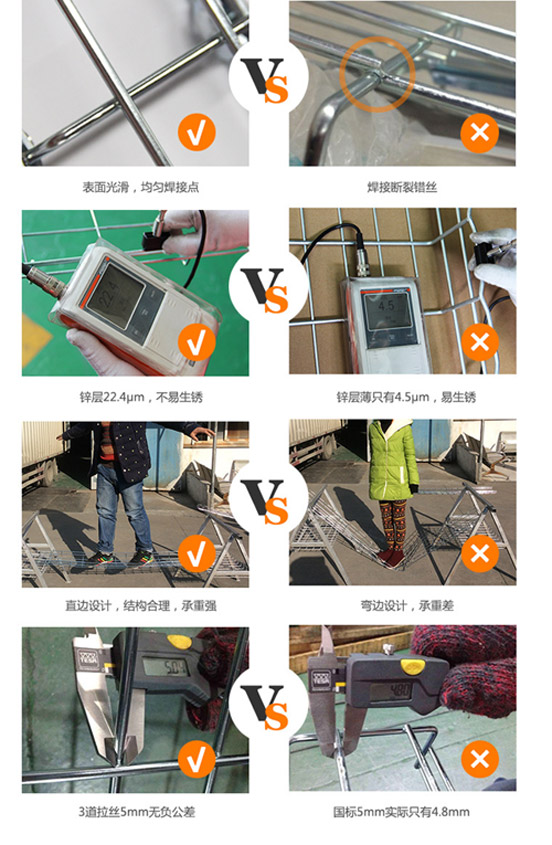

　　电缆桥架原材料为8mm钢丝，经过3道拉丝拉成5mm钢丝，硬度和韧性更强，经中频焊机焊接后成型，采用70°不伤手斜切角进行边处理，最后进行表面处理。

　表面处理:

　　1. 电镀锌适用于室内安装;

　　2. 热镀锌锌层厚度60μm以上;

　　3. 不锈钢( 201 202 304 316 316L)

　　规格:

　　网格式电缆桥架规格(宽度和高度)

　　规格命名：“ CM ” + 高度+ “ -”+ 宽度比如：CM100-300、CM100-200等

　　1. 电缆桥架的尺寸是指桥架内部尺寸

2. 桥架高度为 25mm, 50mm, 75mm, 100mm ,125mm，150mm和200mm

　　3. 桥架宽度为25mm ，50mm, 100mm, 150mm, 200mm, 300mm, 400mm 450mm, 500mm，600mm，700mm，800mm

　　4. 所有电缆桥架的长度为3000mm

优点：

　　<1>提高了系统升级、维护和管理能力，留欧余地，便于后期系统升级.

　　<2>在综合布线系统可以灵活应用，适用于布线桥架的上下走线.

　　<3>线路和设备的检修非常快速安全.

　　<4>自重仅是传统桥架的1/5.

　　<5>比传统桥架节省2/3的安装时间.

　　<6>布线系统和周边生产环境更清洁，卫生和美观.

　　<7>网状的机构使它的散热更好,有效的延长线缆的使用寿命.
