电缆桥架的主要部件:
电缆桥架安装时的支托，是通过立柱和托臂来完成的。立柱是支撑电缆桥架的主要部件；而桥架的荷重是通过托臂传递给立柱的。因此立柱和托臂是电缆桥架安装的两个主要部件。
铝合金电缆桥架：
铝合金制电缆桥架装置的简称，由铝合金材料制作托盘或梯架的直通弯通附件以及支吊架等构成用以支承电缆具有连续刚性结构的总体装置。
梯形电缆桥架：
梯形电缆桥架直接承托电缆的部件的简称，由两根纵向侧边与若干根横档构成的梯形部件
有孔托盘：
有孔槽形电缆桥架直接承托电缆的部件的简称，由带孔眼的底板和侧边所构成的或由整块铝合金板冲孔后弯曲制成底部有孔的槽形部件
无孔托盘：
无孔槽形电缆桥架直接承托电缆的部件的简称，由底板与侧边构成的或由整块铝合金板弯曲制成实底的槽形部件。

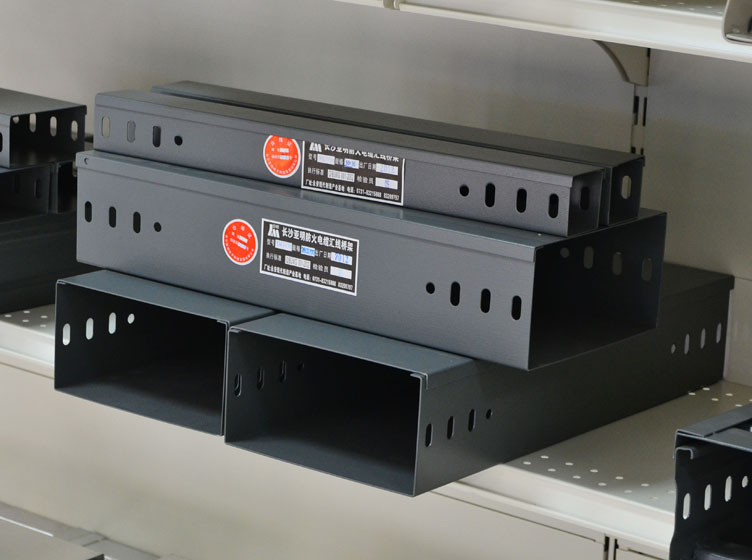

LQJ系列铝合金电缆桥架是自行设计制造的一种抗腐蚀桥架。它具有结构简单、式样新颖、耐腐蚀，安装维护方便，不需保养等特点，能够适用于广泛的环境条件。
LQJ系列铝合金防腐桥架按结构形式可分为LQJ-A、B、C型和LQJ-LPC型，前者分别采用不同截面形状的铝合金挤压型材加工桥架邦板和梯档，可制成梯级式、托盘式、槽式结构以满足不同场合的需要，后者采用铝板折边成型，制成槽式汇线槽及各类特殊弯通，以满足电缆布线的需要。LQJ-A、B、C型铝合金挤压型材加工成型后固溶和人工时效处理，不仅提高了耐蚀性，而且提高了铝合金的强度，从而保证铝合金桥架具有较高的承载能力。
LQJ系列铝合金防腐桥架表面经阳极氧化处理，使其更具有优异的耐蚀性、具有耐腐蚀时间长、不需要保养的优点，特别适用于高温、高湿、富盐雾的环境中选用。
