桥架安装施工技巧知识方法

文章来源:   作者:admin   发布时间:2022-02-15   浏览次数:74次

(1)桥架安装

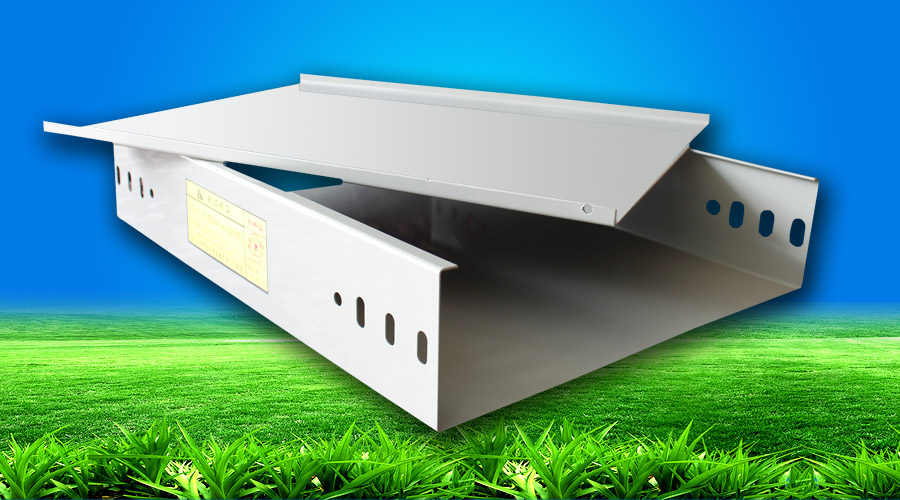

桥架是一种托敷电缆的支持件,安装比较简单,维修改造也很方便,在弱电工程中,应用十分普遍。桥架由直线段(长1—4m不等)、三通、四通、弯头、支架、引下装置和连接片等组成。电缆桥架一般分为梯形、槽式、托盘式三种形式。本工程桥架全部选用槽式桥架。桥架内、外表面全部采用电镀处理。
(2)安装前准备工作

电缆桥架的型号和规格在施工图中已经确定,其敷设线路在施工图中只是示意性的,对于线路的准确长度、三通、四通等一般不作表示。这就要经过复测,确定各部分的准确长度,配件数量、支吊架的制作尺寸,经过复测后提出备料计划。

(3) 定型支架安装

定型支架由主柱和托臂两部分组成,主柱采用钢膨胀螺栓固定在梁或顶板上,托臂挂固在立柱上面。立柱由角钢加工而成,上面有成排的长方形孔,可以调整托壁的标高。

托臂的长度与桥架的宽度相等。托臂选用立柱上安装。

(4) 桥架的撑要求

桥架水平敷设时,支撑间距一般为1.5--3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。

金属线槽敷设时,在下列情况下设置支架或吊架:线槽接头处;间距3m;离开线槽两端口0.5m处;转弯处。

塑料线槽底固定点间距一般为1m。

沟槽和格形线槽必须沟通。

沟槽盖板可开启,并与地面齐平,盖板和插座出口处应采取防水措施。

沟槽的宽度宜小于600 mm。

(5)引下装置安装

电缆进出桥架,应通过引下装置,引下装置的作用是保护电缆,增加电缆的弯曲半径,根据电缆引下的位置选择引下装置的形式,采用现场加工,引下装置中的钢管两端口,应装设橡皮护线圈。电缆引下装置卡固在桥架上,在设有引下装置处,应增设加强支、吊架。
