大跨距复合型电缆桥架的设计标准和适用品种的选择



一、电缆桥架型式及品种的选择

1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用槽式复合型桥架防腐屏蔽电缆桥架（带盖）。

2、强腐蚀性环境应采用复合环氧树脂防腐阻燃型电缆桥架。托臂，支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘，大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

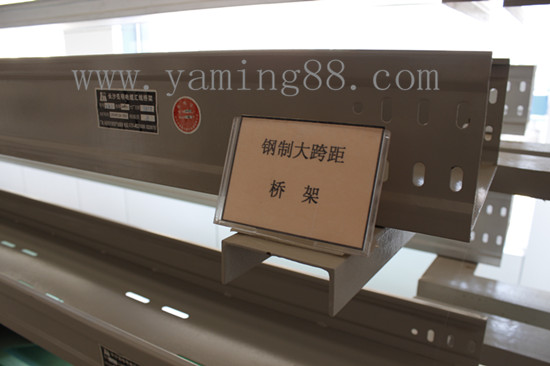

5、大跨距（>3m）要选用复合型桥架。

6、户外要选用复合环氧树指桥架。

二、规格选择

1、桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置，同时要满足荷载的要求。
