室内电缆桥架是电缆桥架敷设工程中重要的版块,熟悉它的安装方法也是很关键的事情,只有熟悉了这些安装程序,才能对任何一个工程胸有成竹,应对自如。
一、划线定位
根据设计图或施工方案,从电缆桥架始端至终端(先干线后支线)找好水平或垂直线(建筑物如有坡度,电缆桥架应随其坡度),确定并标出支撑物的具体位置。
二、固定件安装
1.采用直径不小于8mm的圆钢自制或选用成品,在土建结构施工中按划定的位置预埋,固定牢固,并用胶布包缠螺纹。
2.金色膨胀螺栓紧固安装。
3.预埋铁的自制加工尺寸不应小于120×60×60mm,在土建结构施工中进行预埋,预埋铁平面应紧贴模板,固定牢固。
三、桥架支撑件安装
1.桥架支撑件在室内安装常用几种型式,参照国标图集86SD169《电缆桥架安装》。
2.自制支架与吊架所用扁铁规格不应小于30mm×3mm,扁钢规格不小于25×25×3mm,圆钢不小于φ8,自制吊支架按设计要求要进行防腐处理。
3.支架与吊架安装时,挂线或弹线用水平尺确定平直,以保证安装后横平竖直。轻钢龙骨上敷设桥架应设各自单独卡具吊装或支撑系统,吊杆直径不应小于8mm,支撑应固定在主龙骨上,不允许固定在辅助龙骨上。
4.钢结构:可将支架或吊架直接焊接在钢结构上,也可用万能吊具进行安装。

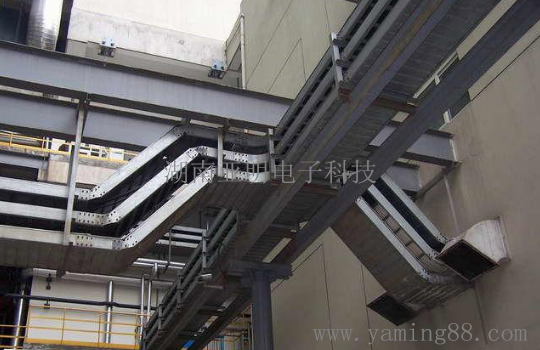

四、梯架、托盘、线槽安装
1.梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母应位于梯架、托盘、线槽外侧。
2.桥架与电气柜、箱、盒接茬时,进线和出线口处应用抱脚连接,并用螺丝紧固,末端应加装封堵。
3.桥架经过建筑物的变形缝(伸缩缝、沉降缝)时,桥架本身应断开,槽内用内连接板搭接,一端不需固定。
4.电缆桥架在穿过防火墙及防火楼板时,应采取防火隔离措施.
五、室内电缆桥架上敷设电缆
1.室内电缆桥架敷设的电缆不应有黄麻或其他易燃材料外护层,否则在室内部分的电缆应剥除麻护层,并对铠装加以防腐处理。
2.在有腐蚀或特别潮湿的场所宜选用塑料护套电缆。
3.电缆敷设前应清扫桥架,检查桥架有无毛刺等可能划伤电缆的缺陷,并予以处理。
4.电缆在桥架上可以无问距敷设,应分层敷设且排列整齐,不应交叉。
5.桥架内电缆应在首端、尾端、转弯及每隔50m处设有编号、型号及起止点等标记。
6.标记应清晰齐全,挂装整齐。
六、电缆桥架的细节计算
(1)荷载计算:计算电缆桥架主干线纵断面上单位长度的电缆重量。
(2)确定桥架的宽度:根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距、桥架的宽度和层数。
(3确定安装方式:根据场所的设置条件确定电缆桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。
(4)确定方向:根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
