组合式配线桥架结构尺寸安装示意图

文章来源:   作者:admin   发布时间:2021-10-07   浏览次数:260次

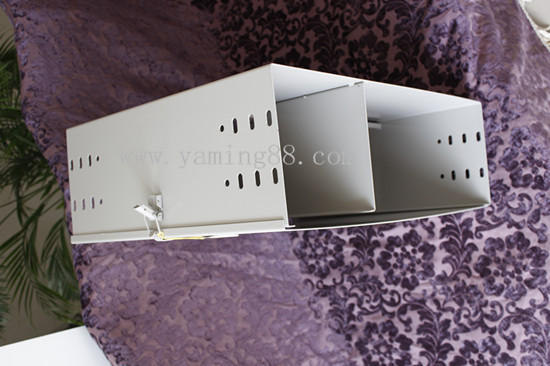

组合式电缆桥架具有结构简单,配置灵活,组装方便等特点。可以根据现场情况任意转向,变宽,分支及引上、引下。适用于各种动力电缆、通讯电缆和控制电缆的安装敷设。



    组合式电缆桥架是一种最新形桥架。是电缆桥架中的第二代产品,它适用各项工程、各种电缆的敷设。组合式电缆桥架只要采用宽l00mm、150mm、200mm的三种基型,就可以组装成所需要尺寸的电缆桥架,它不需要生产弯通、三通等部件,就可以安装。在任何部位,不需要打孔、焊接就可以用管引出,它既可方便工程设计,又方便生产运输,更方便安装施工,是目前电缆桥架中最理想的产品。

具体的结构形式及规格尺寸如下:
    1. 组合式电缆桥架。型号:QJ-ZH一01A。
    2. 组合式电缆桥架。型号:QJ-ZH一0lB。
    3. 配线桥架。型号:QJ-ZH-02。
    4. 配线桥架。型号:0J-ZH-03。
    5. 配线桥架。型号:QJ-zH-04。

    6. 组合式直通桥架组装示意图。
    7. 组合式电缆桥架隔板组装示意图。
    8. 组合式电缆桥架水平弯通、三通组装示意图。
    9. 组合式电缆桥架水平四通,垂直三通组装示意图。
    10. 组合式电缆桥架垂直弯通及几种锯切示意图。
