电缆桥架可以作为建筑物内桥架的独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。

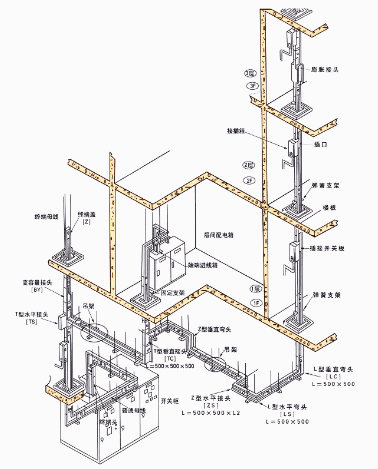

电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。
电缆桥架是智能建筑的弱电系统,通常有多个信息监控和通信设施诸如BA(楼宇自动化)、OA(办公自动化)、CA(通信自动化)等相应的系统组成, 电缆桥架分为槽式、托盘式和梯架式等结构,由支架、托臂和安装附件等组成。选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。建筑物内桥架可以独立架设, 也可以附设在各种建筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气。
电缆桥架有哪些样式?
1、梯级式电缆桥架
CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设,适合于高、低压动力电缆的敷设。
2、托盘式电缆桥架
托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装,也适合于控制电缆的敷设。
3、槽式电缆桥架
槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。
梯级式、托盘式、槽式电缆桥架各自优缺点:梯级式汇线桥架具有良好的通风性能,不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。
4、大跨距电缆桥架
当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成,适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比,具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4,施工中无需动火,单根桥架长度可达8米,甚至更长)、切割方便、不需维护等优越性。
5、组合式电缆桥架
组合式电缆桥架是一种新型桥架,是电缆桥架系列中的第二代产品。它适用各项工程、各种单位、各种电缆的敷设,它具有结构简单、配置灵活、安装方便、形式新颖等特点。
电缆桥架常见四大类故障
第一类故障:整条电缆被烧断或某一相被烧断,此类故障造成配电柜上的电流继电器动作,电缆在故障处损坏相当严重。
第二类故障:电缆各相都短路,同样,此类故障造成配电柜上的电流继电器和电压继电器都动作,电缆在故障点损坏也很严重.
第三类故障:电缆桥架只有一相断路,电流继电器动作,故障点损伤较轻但表露较明显。可能是该相电流太大或者是由电缆质量造成。
第四类故障:电缆内部短路,外表看不出痕迹,此类故障一般是由于电缆质量造成的比较少见。
