电缆桥架XQJ系列型号形式类别规格及空间布置图

文章来源:   作者:admin   发布时间:2021-11-17   浏览次数:250次

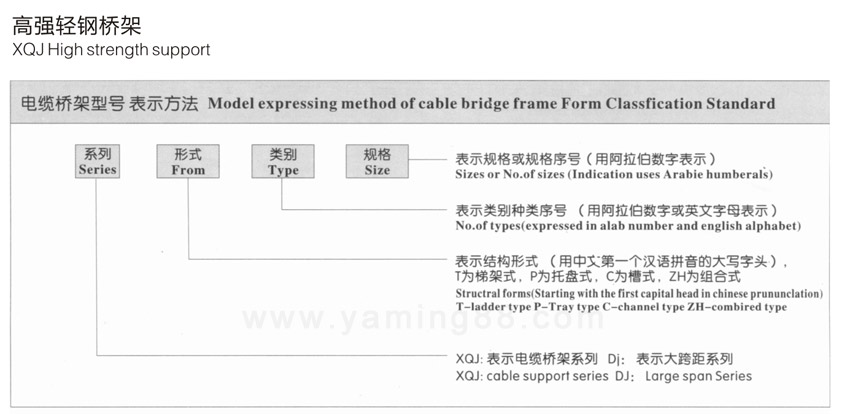

XQJ高强轻钢桥架型号表示方法如下图:

第一个“系列”(Series):XQJ,表示电缆桥架系列,DJ表示大跨距系列;
第二个“形式”(From):表示结构形式,用中文中第一个汉语拼音的大写字头:T为梯级式, P为托盘式,C为槽式,ZH为组合式;
第三个“类别”(Type):表示类别种类序号,用阿拉伯数字或英文字母表示;
第四个“规格”(Size):表示规格或规格序号,用阿拉伯数字表示。

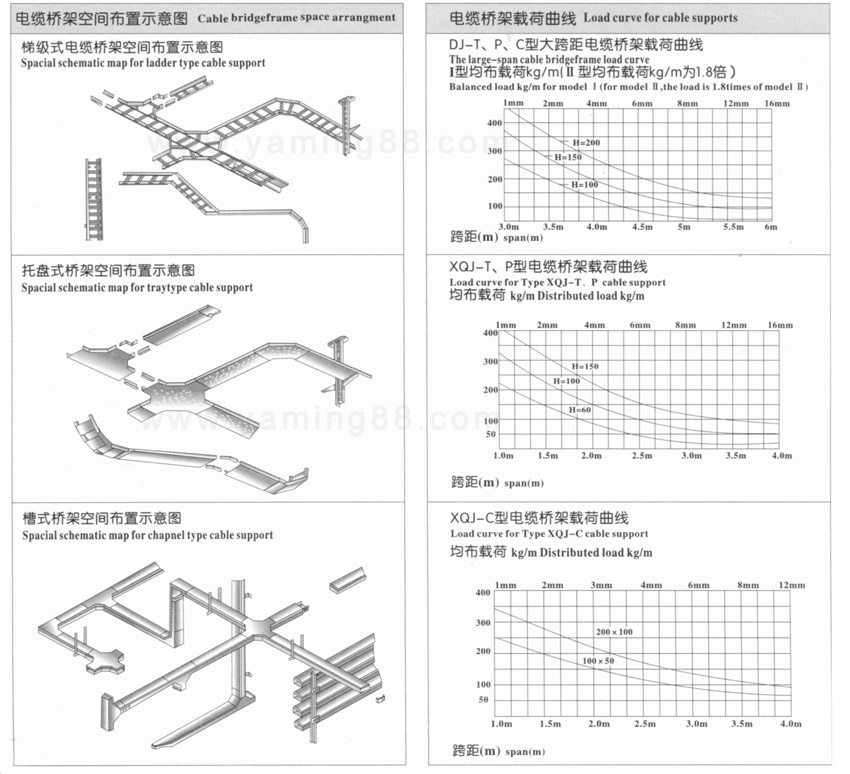

梯级式桥架空间布置示意图
托盘式桥架空间布置示意图
槽式桥架空间布置示意图


  电缆桥架的载荷曲线分布示意图
一、DJ-T\P\C型大跨距电缆桥架载荷曲线;
二、XQJ-T\P型电缆桥架载荷曲线
三、XQJ-C型电缆桥架载荷曲线
